LED-Produktion und Technologie

2020年6月26日

LEDproduzierenUnd basteln

Material

Die fünf LED-Rohstoffe beziehen sich auf:Chip,Halterung,Silberner Kunststoff,Goldlinie,Epoxidharz

Chip

Zusammensetzung des Chips:Mit Goldblock,P-Pol,N-Pol,PN-Kreuzung,Zusammensetzung der hinteren Goldschicht (Doppelkissenwafer ohne hintere Goldschicht)。Der Wafer besteht aus P-Schicht-Halbleiterelementen,N-Schicht-Halbleiterelement, das durch Elektronenbewegung neu angeordnet und zu einer PN-Kombination kombiniert wurde。Es ist diese Änderung, die es dem Wafer ermöglicht, sich in einem relativ stabilen Zustand zu befinden。Wenn die positive Elektrode mit einer bestimmten Spannung an den Wafer angelegt wird,Die Löcher im positiven P-Bereich schwimmen weiter in den N-Bereich,Die Elektronen im N-Bereich bewegen sich relativ zum Loch in den P-Bereich。In der Elektronik,Während sich der Hohlraum relativ bewegt,Die Elektronenlöcher sind miteinander gepaart,Angeregtes Photon,Lichtenergie erzeugen。

Hauptklassifikation,Oberflächenemittierender Typ: Das meiste Licht wird von der Oberfläche des Chips emittiert。Fünfseitiger Lichttyp: Oberfläche,Je nach Leuchtfarbe wird mehr Licht von der Seite abgegeben,rot,Orange,Gelb,Gelbgrün,Reines Grün,Standard grün,Blau Grün, Blau。

Halterung

Die Struktur der Halterung besteht aus Eisen,2Kupferbeschichtung (gute Leitfähigkeit),Schnelle Wärmeableitung),3Vernickeln (Antioxidation),4Versilberte Schicht (gutes Reflexionsvermögen,Einfache Schweißlinie)

Silberner Kunststoff(Aufgrund vieler Arten,Nehmen wir als Beispiel H20E.

Auch Weißleim genannt,milchig,Leitfähige Verklebung (Backtemperatur ist:100° C / 1,5H) Silberpulver (leitfähig),Wärmeableitung,Fester Wafer) + Epoxidharz (gehärtetes Silberpulver) + Verdünner (leicht zu rühren)。Lagerbedingungen:Silberleimhersteller lagern Silberleim im Allgemeinen bei -40 ° C.,Die Auftragseinheit lagert den Silberkleber im Allgemeinen bei -5 ° C.。Die Einzeldosis beträgt 25 ° C / 1 Jahr (trocken),Belüfteter Ort),Mischung 25 ° C / 72 Stunden (aber aufgrund anderer Faktoren während des Online-Betriebs "Temperatur und Luftfeuchtigkeit、Belüftungsbedingungen ",Um die Qualität des Produkts zu gewährleisten, wird die allgemeine Mischung 4 Stunden lang verwendet.

Backzustand:150 ° C / 1,5H

Rührbedingungen:15 Minuten in eine Richtung mischen

Goldlinie(Nehmen Sie als Beispiel φ1.0mil)

Der für LED verwendete Golddraht hat φ1.0mil、 φ1,2mil,Material aus Goldfaden,Das Material des LED-Golddrahtes enthält im Allgemeinen 99,9% Gold,Die Verwendung von Goldfaden

Das Material mit hohem Goldgehalt ist weicher、Leicht zu verformen und gute Leitfähigkeit、Gute Wärmeableitung,Stellen Sie einen geschlossenen Stromkreis zwischen dem Chip und der Halterung her。(Konvertierungsbeziehung:1 mil = 0,0254 mm , 1 in = 25,4 mm)

Epoxidharz(Nehmen Sie EP400 als Beispiel)

Komposition:EIN、B zwei Dosen:

Ein Kleber:Ist der Hauptagent,Aus Epoxidharz + Entschäumer + Wärmebeständigkeitsmittel + Verdünner

Agent B.:Ist ein Härter,Aus saurem Essig + Formtrennmittel + Beschleuniger

Nutzungsbedingungen:

Mischverhältnis:A / B = 100/100 (Gewichtsverhältnis)

Mischviskosität:500-700CPS / 30 ° C.

Gelzeit:120 ° C * 12 Minuten oder 110 ° C * 18 Minuten

Nutzungsbedingungen:Raumtemperatur 25 ° C ca. 6 Stunden。Im Allgemeinen entsprechend den Produktionsanforderungen der Produktionslinie,Wir setzen die Nutzungsbedingungen auf 2 Stunden。

Härtungsbedingungen:Ersthärtung 110 ° C - 140 ° C 25 - 40 Minuten

Nachhärten 100 ° C * 6-10 Stunden (Manövrierbarkeitsanpassung kann je nach tatsächlichem Bedarf vorgenommen werden)

Handwerkskunst

Chip-Inspektion

Mikroskopische Untersuchung:Ob die Oberfläche des Materials mechanisch beschädigt ist und ob die Größe des Lockhill-Chips und die Größe der Elektrode den Prozessanforderungen entsprechen. Ob das Elektrodenmuster vollständig ist。

LED-Chip

Da die LED-Chips nach dem Würfeln immer noch eng angeordnet sind, ist der Abstand sehr gering (ca. 0,1 mm).,Nicht förderlich für den Betrieb des Postprozesses。Erweitern Sie den Film des geklebten Chips mit einem Spreader,Dehnen Sie den LED-Chip-Abstand auf ca. 0,6 mm。Kann auch manuell erweitert werden,Es ist jedoch leicht, schlimme Probleme wie Chip Drop und Abfall zu verursachen。

LED-Ausgabe

Tragen Sie Silber- oder Isolierkleber auf die entsprechende Position der LED-Halterung auf。Für GaAs、SiC leitfähiges Substrat,Rotes Licht mit Rückelektrode、Huang Guang、Gelbgrüner Chip,Mit Silberkleber。Blaues Licht für Saphir-Isoliersubstrat、Grüner LED-Chip,Verwenden Sie Isolierkleber, um den Chip zu befestigen。

Die Schwierigkeit des Prozesses liegt in der Kontrolle der Leimmenge,In kolloidaler Höhe、Die Abgabeposition hat detaillierte Prozessanforderungen。Weil Silberkleber und Isolierkleber strenge Anforderungen an Lagerung und Gebrauch stellen,erinnern:Der Beweis von Silberleim、Rühren、Die Nutzungsdauer muss dabei beachtet werden。

LED-Kleber

Im Gegensatz zur Abgabe,Die Leimvorbereitung besteht darin, mit der Leimvorbereitungsmaschine zuerst den Silberkleber auf die Elektrode auf der Rückseite der LED aufzutragen,Installieren Sie dann die LED mit Silberkleber auf der Rückseite der LED-Halterung。Die Effizienz der Leimherstellung ist viel höher als die der Abgabe,Aber nicht alle Produkte sind für den Herstellungsprozess geeignet。

LED Manual Lancet

Legen Sie den erweiterten LED-Chip (mit oder ohne Klebstoff) auf die Befestigung des Stechertisches,Die LED-Halterung befindet sich unter der Leuchte,Stechen Sie die LED-Chips mit einer Nadel nacheinander unter dem Mikroskop in die entsprechende Position。Das manuelle Bajonett hat gegenüber dem automatischen Racking einen Vorteil,Es ist jederzeit einfach, verschiedene Chips zu wechseln,Geeignet für Produkte, bei denen mehrere Chips installiert werden müssen。

LED automatisches Rack

Das automatische Abfüllen ist eine Kombination aus zwei Schritten Klebstoff (Abgabe) und Chip-Installation,Tragen Sie zuerst Silberkleber (Isolationskleber) auf die LED-Halterung auf,Verwenden Sie dann eine Vakuumdüse, um den LED-Chip in die bewegliche Position zu saugen,Positionieren Sie es auf der entsprechenden Halterung。Das automatische Racking ist hauptsächlich mit der Programmierung des Gerätebetriebs vertraut,Passen Sie gleichzeitig die Klebe- und Installationsgenauigkeit des Geräts an。Wählen Sie bei der Auswahl der Düse so viel Bakelit-Düse wie möglich aus,Verhindern Sie Beschädigungen der Oberfläche des LED-Chips,Besonders blau、Grüne Chips müssen aus Bakelit bestehen。Weil die Stahldüse die aktuelle Diffusionsschicht auf der Oberfläche des Chips zerkratzt。

LED-Sintern

Der Zweck des Sinterns besteht darin, den Silberkleber zu härten,Das Sintern erfordert eine Temperaturüberwachung,Verhindern Sie schlechte Chargen。Die Sintertemperatur von Silberleim wird im Allgemeinen auf 150 ° C geregelt,Sinterzeit 2 Stunden。Je nach aktueller Situation kann es auf 170 ℃ eingestellt werden,1Stunde。Der Isolationsklebstoff beträgt im Allgemeinen 150 ° C.,1Stunde。

Der Silberleim-Sinterofen muss gemäß den Prozessanforderungen alle 2 Stunden (oder 1 Stunde) geöffnet werden, um das gesinterte Produkt zu ersetzen,Nicht nach Belieben öffnen。Der Sinterofen darf nicht für andere Zwecke verwendet werden,Verschmutzung verhindern。

LED-Druckschweißen

Der Zweck des Druckschweißens besteht darin, die Elektrode zum LED-Chip zu führen,Vervollständigen Sie die Verbindung der inneren und äußeren Leitungen des Produkts。

Es gibt zwei Arten von LED-Schweißverfahren: Golddrahtkugelschweißen und Aluminiumdrahtdruckschweißen。Beim Druckschweißen von Aluminiumdraht wird zuerst der erste Punkt auf die LED-Chipelektrode gedrückt,Ziehen Sie dann den Aluminiumdraht über die entsprechende Halterung,Brechen Sie den Aluminiumdraht, nachdem Sie den zweiten Punkt gedrückt haben。Beim Golddrahtkugelschweißen wird eine Kugel verbrannt, bevor der erste Punkt gedrückt wird,Der Rest des Prozesses ist ähnlich。

Das Druckschweißen ist ein wichtiges Glied in der LED-Verpackungstechnologie,Die Hauptanforderung zur Überwachung des Prozesses ist die Form des Druckschweißgolddrahtbogens (Aluminiumdraht),Lötstellenform,ziehen。

LED-Dichtmittel

Das LED-Paket besteht hauptsächlich aus etwas Kleber、Eintopfen、Drei geformt。Grundsätzlich besteht die Schwierigkeit der Prozesskontrolle in Luftblasen、Mangel、Schwarzer Punkt。Bei der Gestaltung geht es hauptsächlich um die Auswahl der Materialien,Verwenden Sie gut geklebtes Epoxidharz und Halterung。(Allgemeine LED kann den Luftdichtheitstest nicht bestehen)。

LED-Ausgabe TOP-LED und Side-LED eignen sich zur Ausgabe von Paketen。Das manuelle Dosierpaket erfordert ein hohes Maß an Betrieb (insbesondere weiße LED).,Die Hauptschwierigkeit besteht darin, die Leimmenge zu kontrollieren,Weil sich Epoxid während des Gebrauchs verdickt。Die Abgabe von weißer LED hat auch das Problem der chromatischen Aberration, die durch Phosphorausfällung verursacht wird。

LED-Vergussverpackung Die Lampen-LED-Verpackung übernimmt das Vergießen。Der Vergussprozess besteht darin, zuerst flüssiges Epoxid in den LED-Formhohlraum zu injizieren,Setzen Sie dann die druckgeschweißte LED-Halterung ein,Legen Sie es in einen Ofen und lassen Sie das Epoxidharz aushärten,Nehmen Sie die LED aus dem Hohlraum und formen Sie sie。

LED-Formpaket Setzen Sie die gelötete LED-Halterung in die Form ein,Schließen Sie das obere und untere Formpaar mit einer hydraulischen Presse und evakuieren Sie es,Setzen Sie das feste Epoxidharz in den Eingang des Einspritzkanals ein und drücken Sie es mit einem Hydraulikzylinder in den Formkleberkanal,Epoxidharz tritt in jede LED-Formnut entlang des Klebstoffkanals ein und verfestigt sich。

LED-Aushärtung und Nachhärtung

Das Aushärten bezieht sich auf das Aushärten des eingekapselten Epoxids,Allgemeine Epoxidhärtungsbedingungen bei 135 ° C.,1Stunde。Geformte Verpackung ist in der Regel 150 ℃,4Minute。Nach dem Aushärten soll das Epoxidharz vollständig aushärten,Gleichzeitig thermische Alterung der LED。Das Nachhärten ist sehr wichtig, um die Haftfestigkeit zwischen Epoxidharz und Bracket (PCB) zu verbessern.。Der Allgemeinzustand ist 120 ℃,4Stunde。

LED-Schneiden und Würfeln

Weil LEDs in der Produktion miteinander verbunden sind (nicht einzeln),LED mit Lampenverpackung schneidet die Verbindungsrippen der LED-Halterung mit Rippen。Die SMD-LED befindet sich auf einer Leiterplatte,Benötigen Sie eine Würfelmaschine, um die Trennarbeiten abzuschließen。

LED-Test

Testen Sie die fotoelektrischen LED-Parameter、Überprüfen Sie die Abmessungen,Sortieren Sie gleichzeitig die LED-Produkte nach Kundenwunsch。

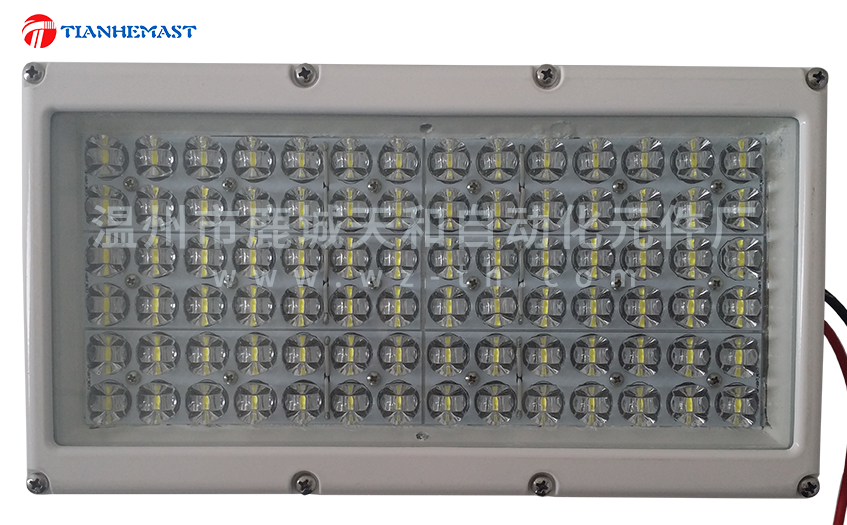

LED Lampenkopf

Lampenkopf mit Leuchtdiode als Lichtquelle
