La conception du mât

» La conception du mât

  • mâts de levage pneumatiques autobloquants

    La conception du mât, mâts de levage pneumatiques

    产品特点

    1、可保持升降桅杆长时间不下降

    2、自锁装置配件均采用304不锈钢材料保证自锁装置结构稳定不生锈

    3、拉锁采用304不锈钢圆环焊接保证拉锁的坚固结实不生锈

    enquête
    • Description du produit
    • Paramètres de performance
    • vidéo
    • Cas de produit

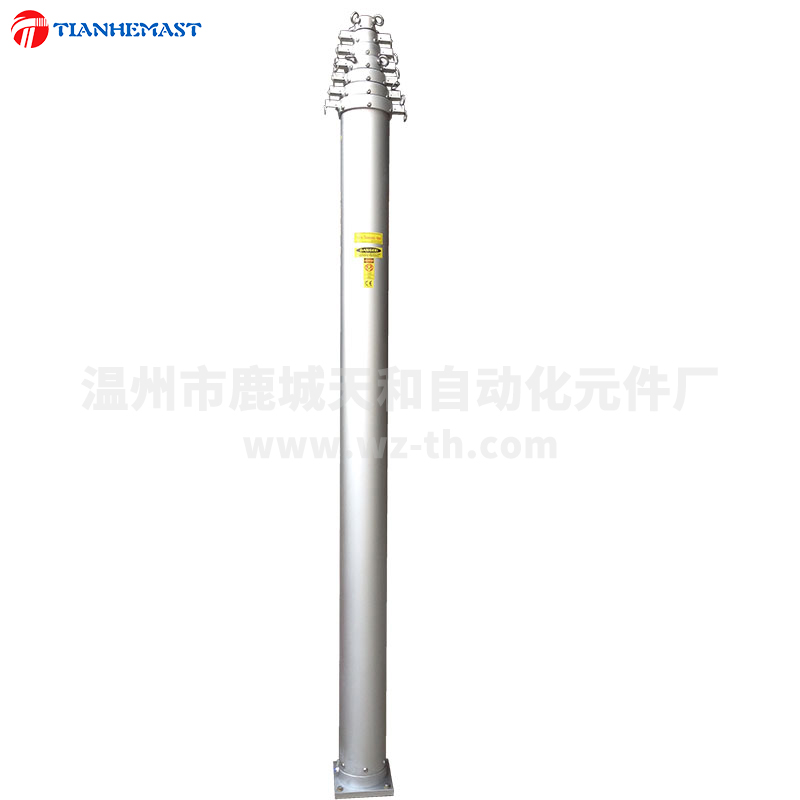

    travaux de Mât de levage pneumatique autobloquants

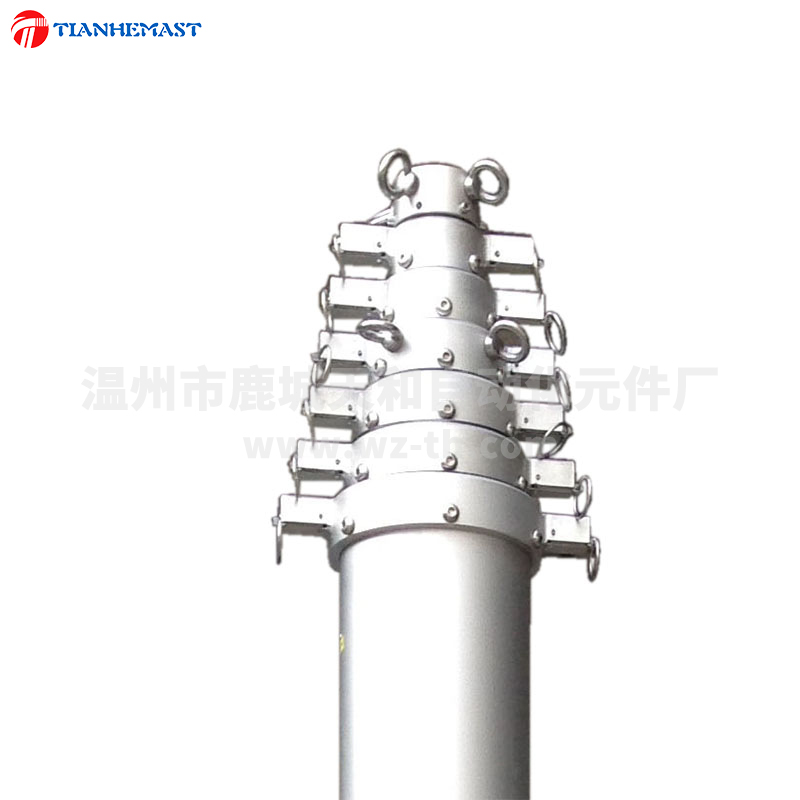

    la structure de verrouillage du modèle d'auto-verrouillage est basé sur le cylindre de mât,En utilisant des forces de cisaillement entre le connecteur cylindre de guidage et nervure d'emboîtement de tige de manchon de positionnement,Les sections de mât pour le positionnement mécanique。En raison de la matière de bloc de mât est en alliage d'aluminium,Petite zone en section transversale de la nervure de guidage,Par conséquent, ce dispositif de verrouillage de verrouillage est uniquement applicable aux petites et moyennes charge des mâts plus légers。

    DLG mâts de levage pneumatiques autobloquants Wenzhou Lucheng longues journées et des composants d'automatisation des usines spécialement élevés pour la nécessité de soulever le mât et le mât pour assurer une longue période ne laissez pas tomber et le développement d'un mâts de levage。

    instructions de levier élévateur pneumatique autobloquants:

    1、avant le travail,bar à air monté de façon fixe à être perpendiculaire à la surface de travail。

    2、La capacité de transport de ce gaz doit être barre de chargement raisonnable,pas de surcharge。

    3、La source d'alimentation de la barre d'air après filtration et séchage en général de l'air comprimé (40micron),Et trois combinaisons dans le levier de gaz (filtre、décompression、Est installé entre le brouillard d'huile) un 0-2.5kg / cm2soupape de pression constante,Pour assurer la sécurité et la stabilité de la portance barre de gaz。Éviter la barre de pression d'air intérieure est supérieure à 3 kg / cm2.

    4、Tous les joints sont des produits importés,plage de température de fonctionnement est généralement -25 ℃ -90 ℃,Pour le lieu de travail spécial s'il vous plaît indication contraire,Pour personnaliser。

    5、Lignes tige de levier pour soulever de noter que l'isolation du câble externe exposée,En cas de fuite doit réviser avant d'utiliser。

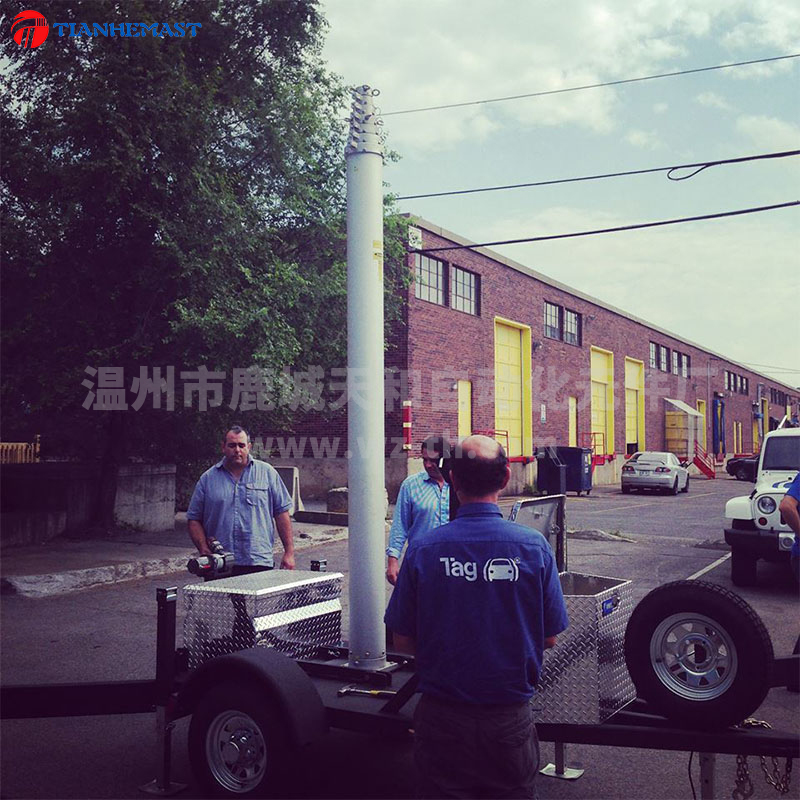

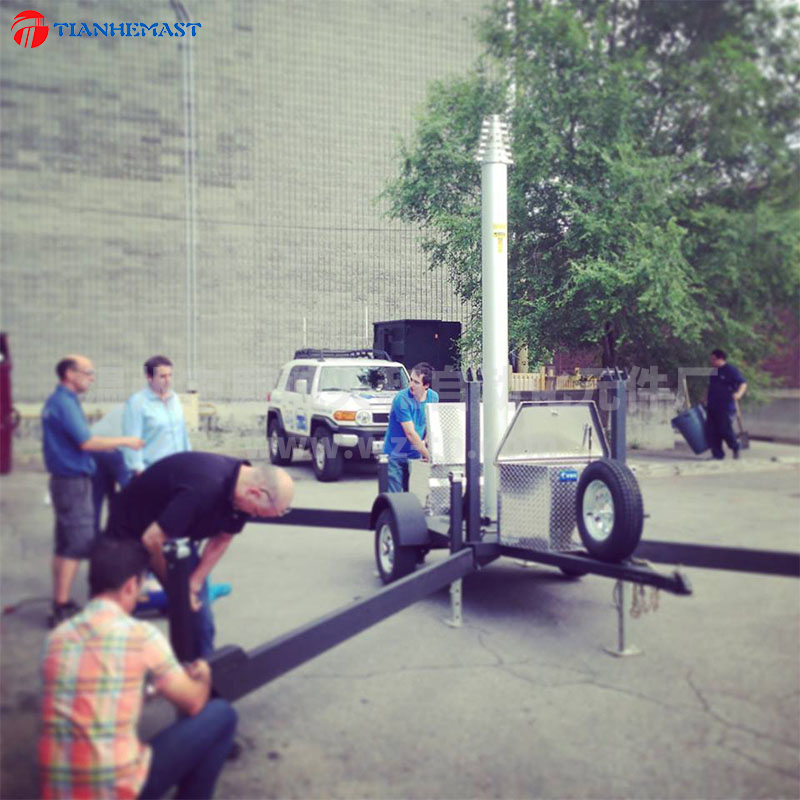

    6、bar à gaz monté sur véhicule,Seulement dans la voiture est stationnaire pour commencer à lever,Impact non agricole, directement ou indirectement avec la tige du vérin à gaz,Dans le cas contraire, il provoque des effets indésirables。

    7、Il est élevé dans l'ordre croissant de haut en bas,Lorsque le premier relevé (minimum),Il devrait ouvrir la position fermée, puis verrouiller la compression pneumatique。Une certaine pression d'air aussi bas que possible,Pour éviter d'endommager l'impact du dispositif。

    8、Lorsque la deuxième hausse,Lorsque la première naissance à un peu de trou de serrure de position relevée,Sous l'action de la broche de verrouillage à ressort dans le trou de verrouillage du corps de cylindre,Il émettra un bruit de son,A cette époque devrait ouvrir rapidement la deuxième position de fermeture de verrouillage。

    9、Au troisième trimestre augmente,Répétez la deuxième action en hausse trimestre。Et ainsi de suite,vérin de levage de mât jusqu'à ce que tout Seung。

    10、Si la hausse en raison de déverrouiller trop tard,goupille de verrouillage bloqué,Devrait immédiatement réduire la pression,Jusqu'à ce que la goupille de verrouillage est tiré rebond,观察设 备有无损坏,Et puis tirez l'opération de goupille de verrouillage monte。

    11、Lorsque les gouttes sont déposées à partir du bas de l'ordre,Tout d'abord ouvrir l'inverse de la première (la plus grande) de verrouillage de position relevée,Puis, lentement, la pression inférieure,Jusqu'à ce que le maximum vers le bas dans un trou de verrouillage de la position fermée,Sous l'action de la broche de verrouillage à ressort dans le trou de verrouillage du corps de cylindre,Il émettra un bruit de son,Puis rapidement ouvert l'avant-dernière section de la serrure de position relevée,

    12、Lorsque la baisse du troisième trimestre de compte à rebours,Répétez l'action dans la section II,Et ainsi de suite,À cette fin, vous prosterner jusqu'à ce que le mât。

    13、Si dans le processus de déclin,En raison de mouvement lent provoque blocage de goupille de verrouillage,Le mâle doit cesser immédiatement,pression lente,En attendant la levée du mât augmente légèrement,La goupille de verrouillage pour tirer rebond,Après la goupille de verrouillage, puis tirer vers le bas opération effectuée。



    自锁式气动升降桅杆性能参数

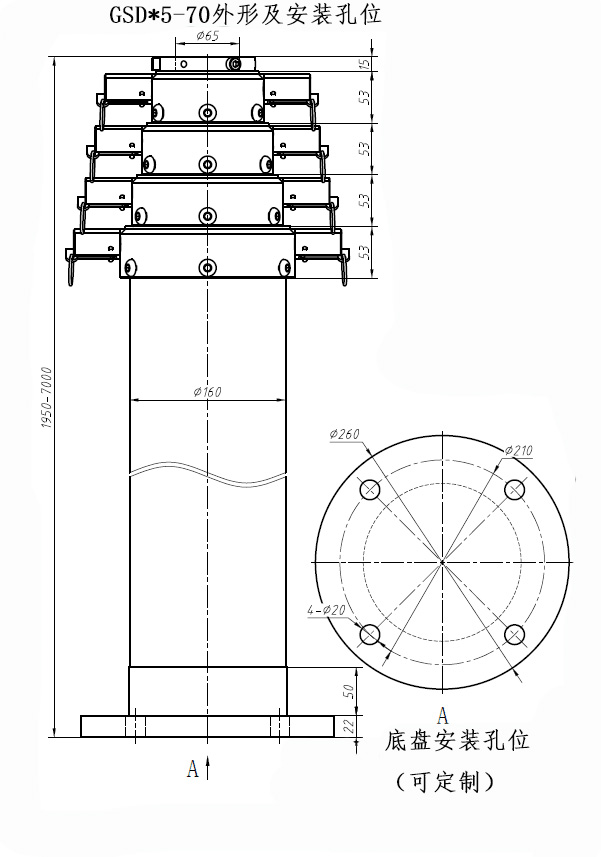

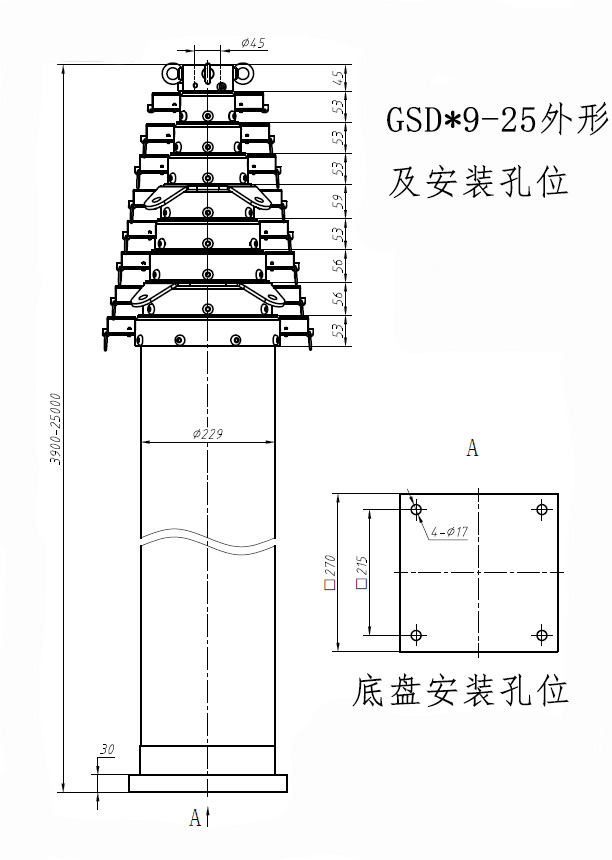

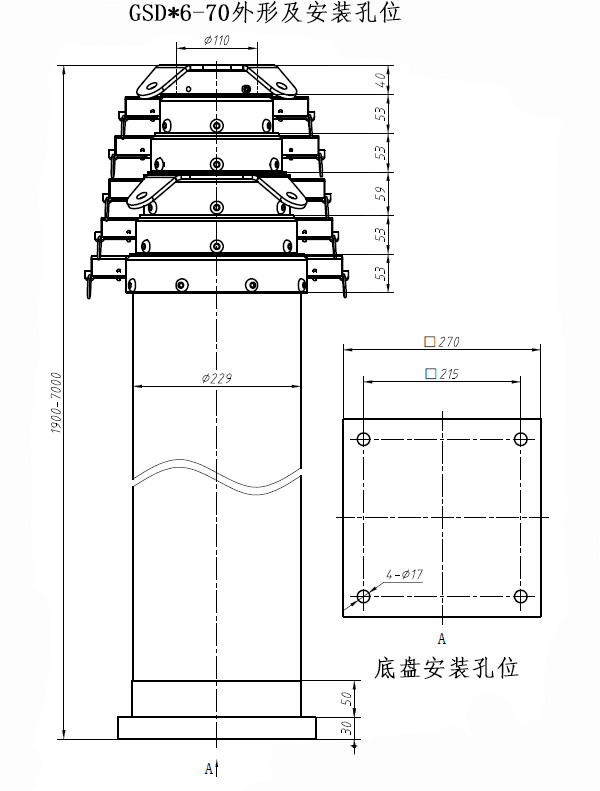

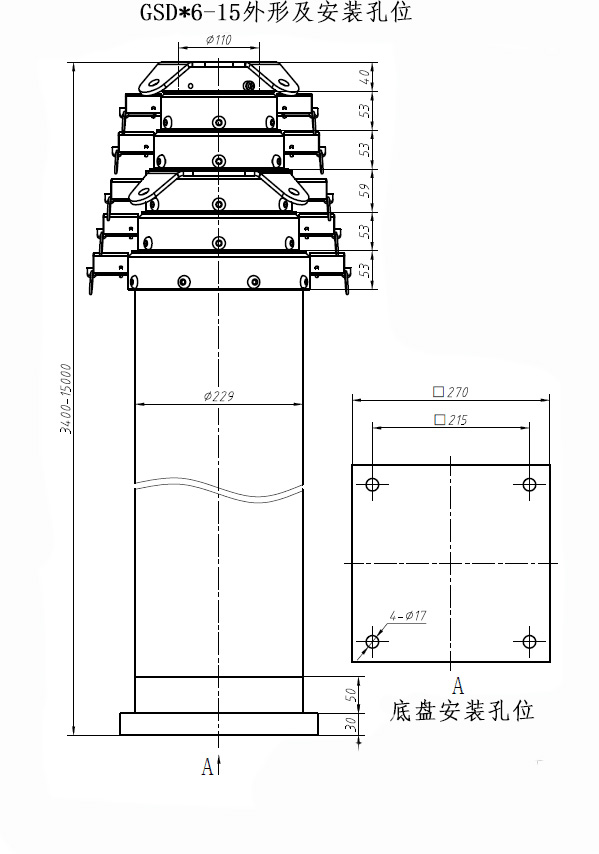

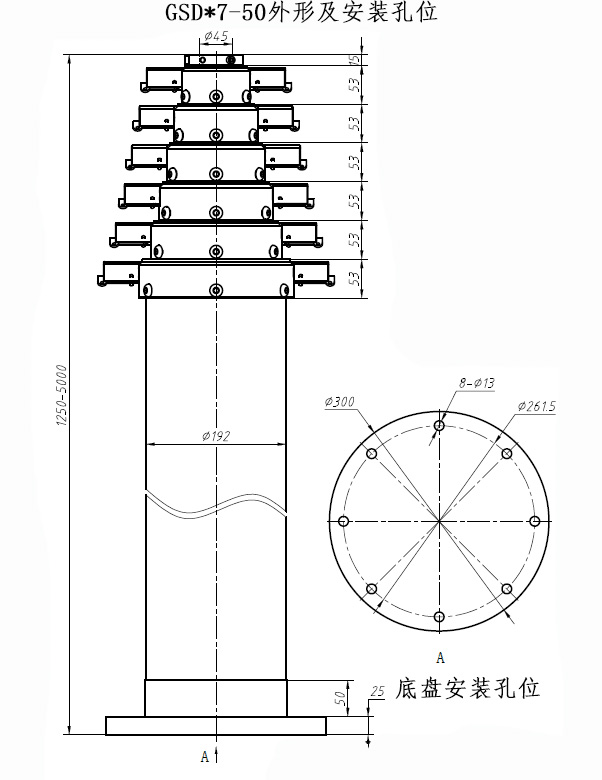

    modèle GSD*6-70 GSD*6-150 GSD*9-250 GSD*5-70 GSD*7-50
    hauteur fermée 1.9m 3.4m 3.9m 1.95m 1.25m
    Hauteur de montée 7m 15m 25m 7m 5m
    节数 6 6 9 5 7
    最大管外径 Ø229 Ø229 Ø229 Ø160 Ø192
    垂直负载 ≤50kg ≤50kg ≤10kg ≤30kg ≤30kg
    工作气压 ≤0.4MPa ≤0.4MPa ≤0.4MPa ≤0.4MPa ≤0.4MPa
    风绳 2 2 3
    自锁形式 斜拉式
    Résistance au vent ≤8级
    产品材质 工业特种铝合金
    颜色 古铜色 银白



    如果上述型号未能满足您的需求请与我们联系我们将为您定制
